Giải pháp encoder chống cháy nổ (Ex-proof) trong ngành dầu khí

Không phải tất cả các vị trí tại khu vực khai thác dầu khí đều sử dụng encoder chống cháy nổ (Ex-proof), Leine Linde có các bộ mã hóa thực hiện vai trò giám sát chuyển động và tốc độ cho nhiều chức năng khác nhau. Hãng cung cấp đa dạng các encoder với kích thước, độ bền để phù hợp với từng ứng dụng cụ thể. Trong bài viết chi tiết dưới đây, AMS giới thiệu về sản phẩm trọng tâm với sức chống chịu mạnh mẽ là bộ mã hóa gia tăng kích thước 25 mm, cùng với các nội dung hữu ích giải mã lý do tại sao ATEX & IECEx là tiêu chuẩn bắt buộc.

1. Encoder chống cháy nổ (Ex-proof) là gì?

Encoder chống cháy nổ (Ex-proof) có chức năng giống như các bộ mã hóa khác, chúng thực hiện nhiệm vụ giám sát chuyển động vật lý hoặc vị trí thành tín hiệu kỹ thuật số. Để hiểu sâu hơn về encoder nói chung, bạn có thể tìm hiểu tại bài viết bộ mã hóa (encoder) là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng mà chúng tôi đã chia sẻ.

So với các thiết bị encoder công nghiệp thông thường, bộ mã hóa chống cháy nổ được thiết kế để chịu được các vụ nổ bên trong và giảm áp suất bên ngoài thông qua các khe hở chống cháy. Ngoài ra, vật liệu chế tạo nên encoder cũng không phát ra tia lửa điện trong điều kiện nhiệt độ cao khắc nghiệt. Các encoder này được chứng nhận sử dụng trong các khu vực nguy hiểm vùng 1, vùng 2, vùng 21, vùng 22 (Đây là các phân loại khu vực nguy hiểm theo tham chiếu Châu Âu và IEC).

2. Vì sao ATEX & IECEx là tiêu chuẩn bắt buộc?

Chứng nhận ATEX và IECEx là 2 hệ thống tiêu chuẩn quan trọng áp dụng cho mọi thiết bị điện để hoạt động trong môi trường “Ex”. Môi trường Ex là khu vực có bầu khí quyển dễ cháy nổ, gây nguy hiểm.

• ATEX là chỉ thị của Châu Âu, được sử dụng rộng rãi bất kỳ khu vực nào của EU.

• IECEx là tiêu chuẩn quốc tế, chứng nhận này là cần thiết ở các quốc gia tham gia hệ thống IECEx, chiếm đa số các quốc gia trên thế giới.

Leine Linde đề cao các chứng nhận được áp dụng và sản phẩm của Leine Linde luôn đạt các chứng nhận tiêu chuẩn EU và quốc tế. Không những ATEX, IECEx mà còn CCC Ex (Trung Quốc).

Phân loại EU và IEC	Phân loại Bắc Mỹ	Định nghĩa vùng
Zone 0 (Gases / Vapors)	Zone 21 (Dusts)	Khu vực có hỗn hợp các chất gây cháy nổ hiện diện trong thời gian dài
Zone 0 (Gases / Vapors)	Zone 21 (Dusts)	Khu vực có khả năng xảy ra hỗn hợp dễ cháy nổ trong điều kiện hoạt động bình thường.
Zone 0 (Gases / Vapors)	Zone 21 (Dusts)	Một khu vực mà hỗn hợp dễ gây nổ không có khả năng xảy ra trong điều kiện hoạt động bình thường, và nếu có xảy ra thì cũng chỉ tồn tại trong thời gian ngắn.
Zone 20 (Dusts)	Class II Division 1 (Dusts)	Khu vực có hỗn hợp chất nổ hiện diện liên tục hoặc trong thời gian dài.
Zone 21 (Dusts)	Class II Division 1 (Dusts)	Khu vực có khả năng xảy ra hỗn hợp dễ cháy nổ trong điều kiện hoạt động bình thường.
Zone 21 (Dusts)	Class II Division 2 (Dusts)	Một khu vực mà hỗn hợp dễ gây nổ không có khả năng xảy ra trong điều kiện hoạt động bình thường, và nếu có xảy ra thì cũng chỉ tồn tại trong thời gian ngắn.

3. Thách thức kỹ thuật trong môi trường dễ cháy nổ như dầu khí

Giàn khoan dầu khí hoạt động ngoài khơi đối mặt với hàng loạt thách thức từ môi trường bao gồm: độ ẩm, nước mặn, bụi bẩn, nhiệt độ nóng hoặc lạnh, tác động rung động hoặc va đập từ các lực cơ học mạnh. Encoder Leine Linde nỗ lực phòng tránh các sự cố không mong muốn xảy đến và củng cố hoạt động bền bỉ dù trong bất kỳ hoàn cảnh nào, bao gồm:

3.1. Tránh thời gian downtime

Điều quan trọng nhất là đảm bảo sử dụng thiết bị an toàn, máy móc hoạt động với mức độ hư hỏng tối thiểu. Đó là lý do các bộ mã hóa được chứng nhận Ex của Leine Linde được thiết kế để chịu được các điều kiện gay gắt trong ngành công nghiệp dầu khí. Nơi mà các yếu tố môi trường có thể tạo nên rủi ro cho hoạt động hằng ngày. Thông qua quy trình lựa chọn linh kiện kỹ lưỡng và sản xuất chất lượng, bộ mã hóa phát huy tối đa tiềm năng trong việc duy trì thời gian hoạt động và hiệu suất của máy móc như: top drive, draw-works và mud pump

3.2. Chống axit và nước mặn

Trong ngành công nghiệp ngoài khơi và hàng hải, điều kiện thời tiết vốn khắc nghiệt đã trở thành quy luật không thể loại trừ. Bộ mã hóa tuyệt đối Leine Linde sử dụng vật liệu thép không gỉ EN 1.4404 (AISI 316L) có khả năng chống axit và nước mặn. Vỏ, mặt bích và trục được thiết kế theo tiêu chuẩn chống cháy và chống ăn mòn. Kết cấu an toàn đã tạo nên bộ mã hóa vận hành ổn định trong ứng dụng ngoài trời.

3.3. Ngăn ngừa sự cố

Bất kỳ sự cố nào cũng dẫn đến chi phí cực kỳ cao, đó là lý do tại sao các hoạt động khai thác ngoài khơi luôn được giám sát và máy móc luôn được kiểm tra, bảo trì định kỳ. Để duy trì hiệu suất của máy móc và tránh các sự cố dừng máy đột ngột, bộ mã hóa gia tăng của Leine Linde được chứng nhận Ex có hệ thống chẩn đoán tích hợp (ADS).

ADS giám sát bộ mã hóa và đưa ra cảnh báo lỗi, điều này làm đơn giản hóa quy trình tìm ra nguồn gốc lỗi. Nó cũng giúp dễ dàng hơn trong việc thực hiện các biện pháp phòng ngừa nếu có các sự cố lặp đi lặp lại xảy ra ảnh hưởng đến hiệu suất của bộ mã hóa hoặc thiết bị.

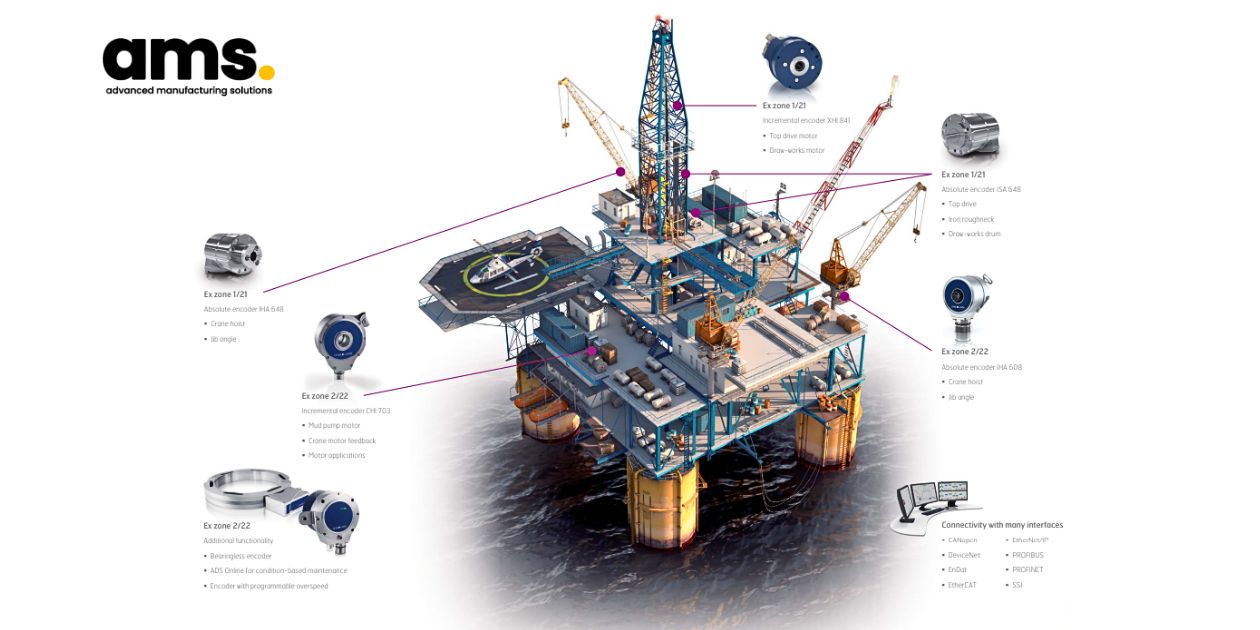

4. Ứng dụng của encoder trong Oil & Gas

Như đã chia sẻ ban đầu, không phải tất cả các vị trí hoạt động đều dễ xảy ra cháy nổ. Encoder Leine Linde có thể giám sát tốc độ và chuyển động phục vụ cho nhiều chức năng khác nhau, với đa dạng kích thước và độ bền để phù hợp với từng ứng dụng cụ thể.

Sau đây gợi ý giải pháp encoder Leine Linde phù hợp với các khu vực dễ cháy nổ, mức độ quy định khác nhau:

• Môi trường nguy hiểm yêu cầu chứng nhận Ex 1/21, Leine Linde cung cấp tùy chọn với bộ mã hóa tín hiệu tuyệt đối và tăng dần: 600 series absolute encoder; XHI 841 - Incremental encoder với tùy chọn ADS.

• Đối với khu vực nguy hiểm yêu cầu chứng nhận Ex 2/22, Leine Linde cung cấp giải pháp chắc chắn, chịu được tác động của môi trường xung quanh và có tuổi thọ lâu dài với các bộ mã hóa gia tăng và tuyệt đối, có thể bổ sung thêm tính năng.

>> Khám phá thêm: danh mục sản phẩm encoder Leine Linde tại đây.

5. Kết luận

Tìm kiếm encoder và lắp đặt chúng vào đúng vị trí trong cơ cấu máy móc, thiết bị hoạt động là vô cùng quan trọng. Nhà phân phối Leine Linde Chính hãng AMS rất hân hạnh được làm việc với các bạn để đưa ra giải pháp encoder phù hợp nhất với nhu cầu mua hàng trong ngành oil & gas hoạt động ngoài khơi hay hàng hải. Nếu có bất kỳ câu hỏi thắc mắc nào cần giải đáp, vui lòng liên hệ về AMS để được đội ngũ chuyên gia tư vấn kỹ thuật hỗ trợ.
