Màn hình kỹ thuật số (Digital readout) Heidenhain và Đầu dò cảm ứng (Touch Probes) Heidenhain

Trong sự kiện MTA Vietnam 2024 vừa qua, AMS đã có cơ hội được giới thiệu đến quý khách hàng, đối tác 2 dòng sản phẩm: Màn hình hiển thị kỹ thuật số (Digital readout) và Đầu dò cảm ứng (Touch probes) đến từ thương hiệu Heidenhain. Các sản phẩm thu hút đông đảo khách tham quan đến trải nghiệm. Các sản phẩm đã cho thấy tính ưu việt và khả năng đáp ứng tốt các yêu cầu sản xuất, giúp tiết kiệm thời gian trong quá trình sản xuất. Hãy cùng AMS tìm hiểu rõ hơn về 2 sản phẩm này nhé!

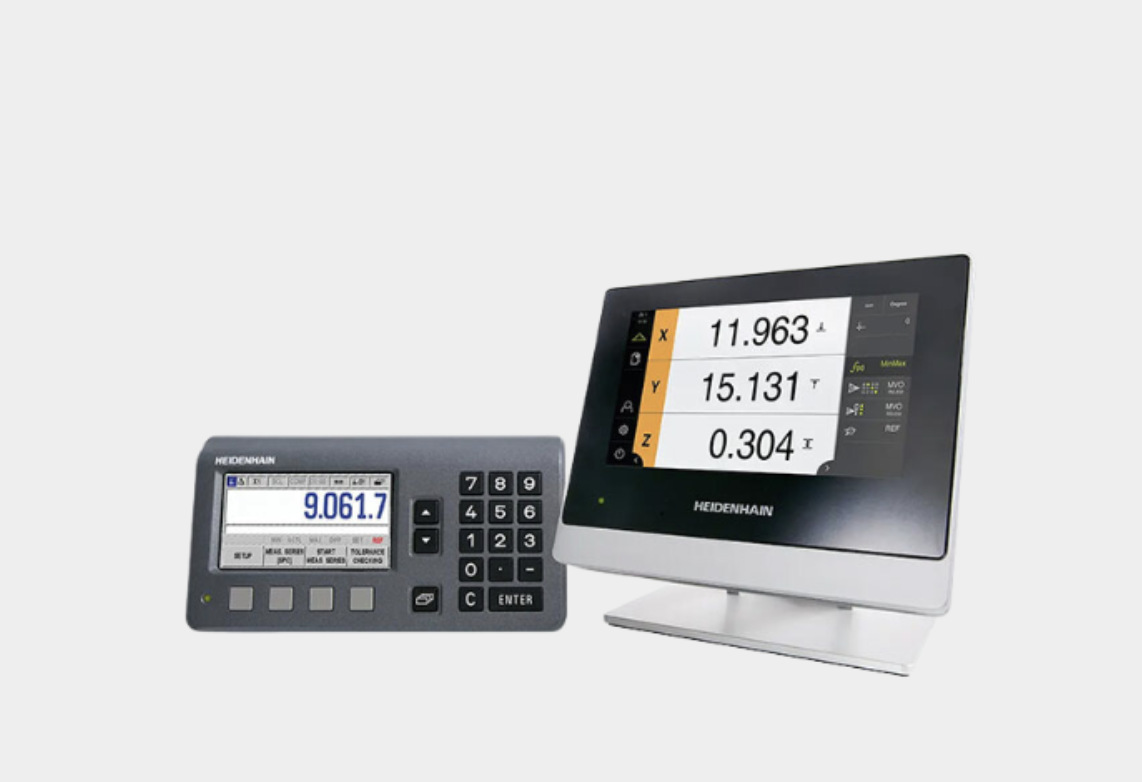

1. Màn hình kỹ thuật số (Digital readout)

1.1. Giới thiệu tổng quan

HEIDENHAIN cung cấp một số đầu đọc hiệu suất cao cho máy móc, hệ thống nhiều máy móc và ứng dụng đo lường. Thiết kế hiện đại, màn hình cảm ứng tích hợp và giao diện người dùng trực quan, có tính năng hướng dẫn người dùng được hỗ trợ bằng hộp thoại, hỗ trợ đồ họa và các chức năng trợ giúp, giúp đơn giản hóa thao tác và tiết kiệm thời gian.

Màn hình kỹ thuật số cho máy công cụ vận hành thủ công Thiết bị phù hợp cho mọi loại máy: dành cho máy phay, máy tiện, máy khoan hoặc máy khoan xuyên tâm. những màn hình kỹ thuật số của HEIDENHAIN là một lựa chọn hoàn hảo, rất phù hợp để sử dụng cùng với những máy công cụ vận hành thủ công trong điều kiện xưởng khắc nghiệt.

Đơn vị đánh giá cho các ứng dụng đo lường Các đơn vị đánh giá cung cấp nhiều chức năng để thu thập dữ liệu đo được và đánh giá thống kê các giá trị đo được. Dữ liệu đánh giá phép đo có thể được xử lý thêm cho các giải pháp tự động hóa thông qua các chức năng chuyển mạch tích hợp.

1.2. Ưu điểm của màn hình kỹ thuật số

Việc kết hợp Đầu đọc kỹ thuật số với thước đo chiều dài mang lại hiệu quả đáng kể cho quá trình sản xuất. Sự kết hợp này mang đến khả năng đo vị trí tuyến tính với độ chính xác sao. Bên cạnh đó Đầu đọc kỹ thuật số hiển thị các phép đo từ thước đo chiều dài trong thời gian thực, giúp cho người sử dụng dễ dàng điều chỉnh độ dài một cách chính xác.

• Độ chính xác cao: Đầu đọc kỹ thuật số cung cấp các phép đo có độ chính xác cao, hiển thị ở các đơn vị đo khác nhau. Đặc biệt đối với các ngành cần độ chính xác cao như y tế, hàng không vũ trụ, ô tô,.. thì sản phẩm mang đến hiệu quả đo một cách chính xác nhất, không xảy ra sai lệch trong quá trình đo lường được thực hiện bằng thước đo chiều dài.

• Cải thiện năng suất: Việc tích hợp Đầu đọc kỹ thuật số với thước đo chiều dài thể hiện các phép đo trong thời gian thực, từ đó người sử dụng có thể dễ dàng và nhanh chóng điều chỉnh dây chuyền sản xuất. Đảm bảo quy trình sản xuất được vận hành liên tục không bị gián đoạn, giảm thiểu tối đa thời gian chết và tiết kiệm chi phí.



• Hạn chế lỗi xảy ra: Các thông số giá trị được hiển thị tự động trên màn hình Đầu đọc kỹ thuật số, giúp cho người vận hành không cần ghi chép lại theo cách thủ công, đảm bảo ít xảy ra nhầm lẫn trong quá trình ghi chép, các thông số có tính nhất quán với nhau.

• Dễ dàng sử dụng: Thiết kế của Đầu đọc kỹ thuật số của Heidenhain thân thiện với người dùng, giúp hầu hết tất cả mọi người đều có thể dễ dàng sử dụng. Bên cạnh đó, các màn hình đọc kỹ thuật số có thể tùy chỉnh, cho phép bạn định cấu hình để đáp ứng nhu cầu cụ thể. Người dùng có thể chọn nhiều tính năng, bao gồm các chế độ hiển thị, đơn vị đo lường và giao thức khác nhau.

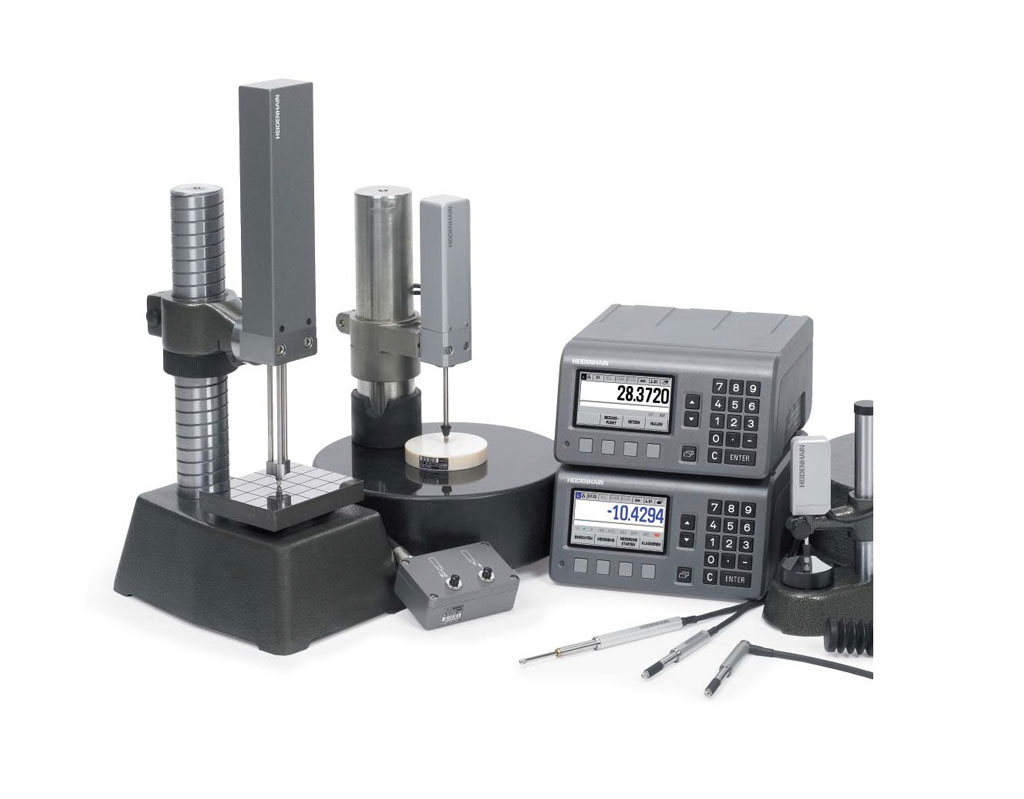

1.3. Các sản phẩm Đầu đọc kỹ thuật số Heidenhain

AMS cung cấp nhiều dòng sản phẩm Đầu đọc kỹ thuật số

Vận hành thủ công:

• POSITIP 8000 series: Chỉ số kỹ thuật số cho định vị nhanh và chính xác. Màn hình cảm ứng 12 inch với giao diện người dùng trực quan (1280 x 800 pixel) ; lên đến ba trục điều khiển NC và các chức năng chuyển đổi cho các tác vụ tự động hóa đơn giản lên đến sáu trục (1 VPP, 11 µAPP, EnDat 2.2)



• ND 7000 series: Các chỉ số kỹ thuật số giúp định vị nhanh chóng và đáng tin cậy các máy công cụ vận hành thủ công; màn hình cảm ứng 7 inch với giao diện người dùng trực quan (800 x 480 pixel); ba trục (1 VPP, 11 µAPP, EnDat 2.2); chuyển đổi chức năng cho các tác vụ tự động đơn giản



• ND 5023: Đọc kỹ thuật số đơn giản cho các máy công cụ vận hành thủ công; màn hình 7 inch (800 x 480 pixel) và bàn phím màng; ba trục (TTL)



• ND 200 series: Chỉ số kỹ thuật số cho các trạm đo lường và kiểm tra hoặc các nhiệm vụ đo lường và định vị đơn giản; màn hình và bàn phím 4,3 inch Lên đến hai trục (1 VPP, 11 µAPP, EnDat 2.2); chuyển đổi chức năng cho các tác vụ tự động đơn giản



Vận hành tự động hoá:

• GAGE-CHEK 2000 series: Đơn vị đánh giá cho đo lường đáng tin cậy và đánh giá dễ dàng; màn hình 7 inch cho thao tác cảm ứng đa điểm trực quan (800 x 480 pixel) Lên đến ba trục (1 VPP, 11 µAPP, EnDat 2.2, TTL); chuyển đổi chức năng cho các tác vụ tự động đơn giản



• ND 200 series: Bộ hiển thị kỹ thuật số cho các trạm đo lường và kiểm tra hoặc các nhiệm vụ đo lường và định vị đơn ging; màn hình và bàn phím 4.3 inch lên đến hai trục (1 VPP, 11 µAPP, EnDat 2.2); chuyển đổi chức năng cho các tác vụ tự động đơn giản



2. Đầu dò cảm ứng (Touch probes)

2.1. Giới thiệu tổng quan

HEIDENHAIN cung cấp các đầu dò cảm ứng đa năng với độ chính xác cao dành cho máy công cụ, cho phép đo chính xác, đo cạnh trên các bộ phận. Với độ bền của các bộ phận đã được chứng minh có thể chống mài mòn, va chạm và tích hợp quạt thổi làm sạch

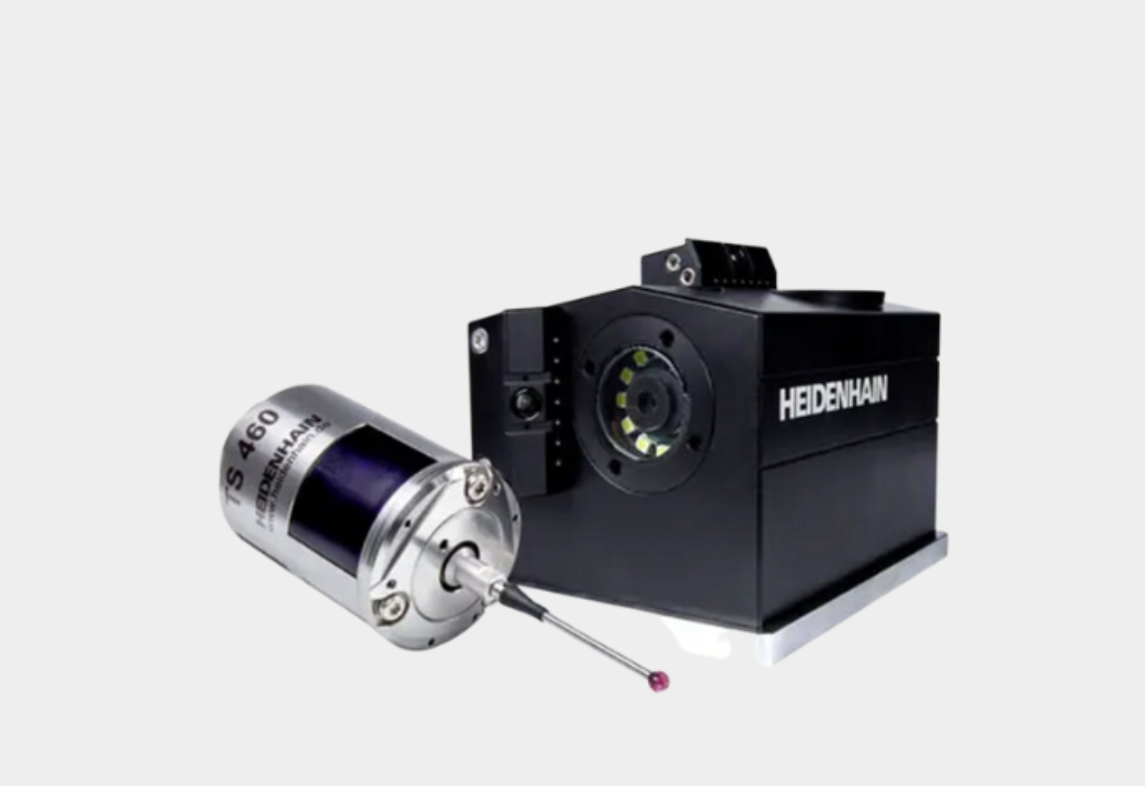

Các hệ thống tầm nhìn từ HEIDENHAIN cũng có thể được triển khai thuận tiện để giám sát các công cụ nhằm mang lại độ tin cậy cao hơn nữa cho quy trình. Đầu dò cảm ứng HEIDENHAIN làm chủ độ chính xác về kích thước của phôi một cách nhanh chóng và đáng tin cậy:

• Đầu dò cảm ứng phôi của HEIDENHAIN cho phép chức năng thiết lập, đo lường và kiểm tra trực tiếp bên trong máy công cụ. Khi bút cảm ứng bị lệch khi tiếp xúc với bề mặt phôi, tín hiệu chuyển đổi sẽ được gửi đến bộ điều khiển thông qua truyền dẫn cáp, radio hoặc hồng ngoại, tùy thuộc vào kiểu máy.

• Đầu dò cảm ứng công cụ từ HEIDENHAIN cho phép đo lường công cụ hiệu quả và đáng tin cậy. Cho phép giảm thiểu phế liệu, giảm thiểu việc làm lại, rút ngắn thời gian nhàn rỗi của máy và tăng độ chính xác gia công.

Có thể nói đầu dò cảm ứng của HEIDENHAIN là một phần không thể thiếu với quy trình gia công và đo lường.

2.2. Ưu điểm của Đầu dò cảm ứng

Việc sử dụng đầu dò cảm ứng có độ chính xác tiêu chuẩn vào quy trình sản xuất mang đến nhiều ưu điểm sau:

• Giảm tỷ lệ phế liệu: với đầu dò cảm ứng, việc xác định và sửa lỗi gia công trong thời gian thực giúp giảm đáng kể các bộ phần cần loại bỏ đi. Từ đó giúp tiết kiệm chi phí nguyên vật liệu và nhân công.

• Kiểm soát chất lượng: việc sử dụng đầu dò cảm ứng để kiểm tra chi tiết trước khi lắp đặt giúp đảm bảo chất lượng ổn định trong quá trình sản xuất. Từ đó giúp hạn chế các bộ phận bị lỗi trong công đoạn lắp ráp cuối cùng, đảm bảo chất lượng sản phẩm tốt nhất.



• Cải thiện hiệu suất: đầu dò cảm ứng tự động đo lường các bộ phận, giảm thiểu quá trình đo đạc thủ công và tiết kiệm thời gian thiết lập. Giúp cho quy trình sản xuất được thực hiện nhanh chóng từ đó nâng cao hiệu suất.

• Dữ liệu có tính lưu trữ cao: dữ liệu được thu thập từ đầu dò cảm ứng được ghi lại và lưu trữ dễ dàng, từ đó có thể kiểm tra xem lỗi đến từ phần nào và đưa ra giải pháp khi có vấn đề xảy ra

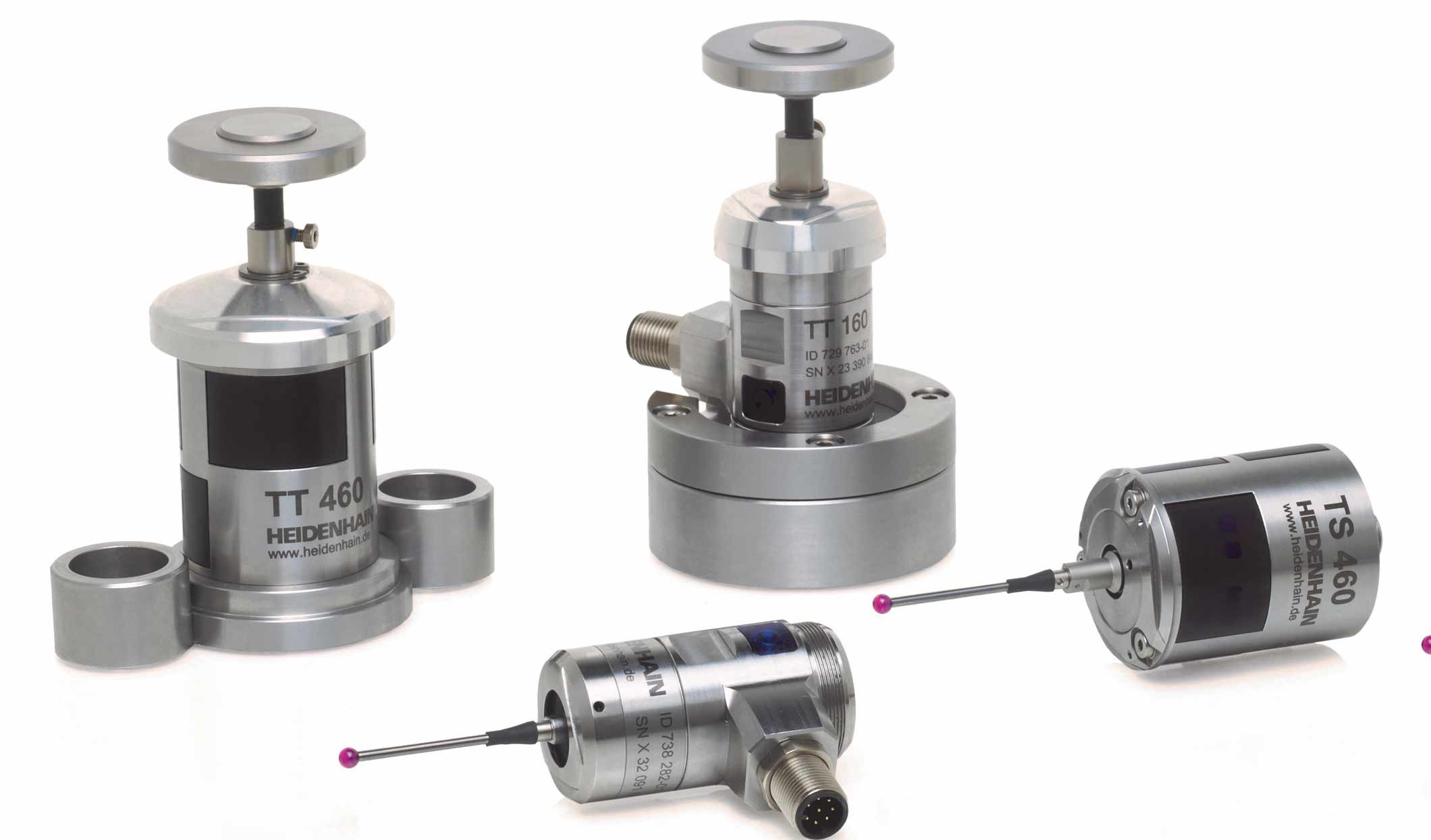

2.3. Các sản phẩm Đầu dò cảm ứng Heidenhain

Đầu dò cảm ứng phôi

• TS 460: truyền tín hiệu vô tuyến và hồng ngoại; tùy chọn bảo vệ va chạm nâng cao; giao diện: HTL hoặc EnDat 2.2 (qua bộ thu phát); tốc độ dò lên tới 3 m/phút; chống bụi và chống nước



• TS 760: truyền tín hiệu vô tuyến và hồng ngoại; giao diện: HTL hoặc EnDat 2.2 (qua bộ thu phát); tốc độ dò lên tới 1 m/phút; chống bụi và chống nước



• TS 640 và TS 642: truyền tín hiệu hồng ngoại; giao diện: HTL; tốc độ thăm dò: 3 m/phút; chống bụi và chống nước



• TS 150 và TS 750: Kích thước nhỏ gọn: đường kính 25mm; độ dò lặp lại tới 2 σ ≤ 0.25 µm; truyền tín hiệu qua cáp; giao diện: HTL; tốc độ thăm dò: 3 m/phút (với TS 750: 1 m/phút)



• TS 260: độ dò lặp lại tới 2 σ ≤ 1 µm; truyền tín hiệu qua cáp; giao diện: HTL; tốc độ thăm dò lên tới 3 m/phút



Đầu dò cảm ứng công cụ

• TD 110: phát hiện các công cụ HSS và cacbua trong quá trình di chuyển nhanh; đường kính dụng cụ tối thiểu 0.4 mm; giao diện: HTL (tương thích với đầu dò cảm ứng dụng cụ TT 160); chống bụi và chống thấm nước.



• TT 460: truyền tín hiệu vô tuyến và hồng ngoại; giao diện: HTL hoặc EnDat 2.2 (qua bộ thu phát); tốc độ thăm dò lên tới 5 m/phút; chống bụi và chống thấm nước.



• TT 160: truyền tín hiệu qua cáp; giao diện HTL, tương thích với máy dò vết vỡ dụng cụ TD 110; tốc độ thăm dò lên tới 5 m/phút; chống bụi và chống thấm nước.



3. Kết luận

Thông qua bài viết, AMS hi vọng bạn đã có cái nhìn chi tiết về 2 dòng sản phẩm. AMS đã khẳng định vị thế là nhà cung cấp hàng đầu các giải pháp tiên tiến cho ngành sản xuất tại Việt Nam. Nếu bạn có bất kỳ câu hỏi thắc mắc gì các sản phẩm đến từ Heidenhain, hãy liên hệ với chúng tôi qua thông tin bên dưới
