Tìm hiểu từ A - Z về hệ thống đo lường và kiểm tra công cụ VT 122

Hệ thống đo lường và kiểm tra công cụ VT 122 kết hợp với phần mềm VTC thông minh là giải pháp kiểm tra chất lượng công cụ bị mòn hoặc hư hỏng với tốc độ và độ tin cậy vượt trội. Bài viết mang đến những thông tin chi tiết về ứng dụng của giải pháp đối với máy móc của khách hàng, cùng với đó là các tính năng nổi bật đa dạng về sản phẩm. Hãy cùng AMS khám phá chi tiết bài viết dưới đây.

1. Tổng quan về nhu cầu đo lường và kiểm tra công cụ trong gia công hiện đại

Nhằm khai thác triệt để vai trò của dao cụ, các nhà sản xuất thường bỏ qua các lần kiểm tra định kỳ dao dẫn đến giảm độ chính xác trong gia công. Trong một số trường hợp, chọn sai dao cắt cho vật liệu hoặc yêu cầu gia công, cũng có thể làm dao cắt bị mài mòn nhanh hơn.

Dao cụ đóng vai trò quan trọng trong gia công sản xuất, nhưng để phôi đạt được hình dạng và thành phẩm mong muốn, dao cụ phải đảm bảo chất lượng về hình dáng vật lý lẫn tính chất của nó. Để nhà sản xuất luôn duy trì trạng thái vận hành hiệu quả, cần phải có sự đầu tư về dao cụ lẫn quy trình kiểm soát chất lượng dao cụ. Bài toán đặt ra là làm thế nào để kiểm tra tình trạng dao cụ một cách nhanh chóng, hiệu quả nhưng không ảnh hưởng đến hiệu quả sản xuất?

Để giải được bài toán nêu trên, chúng ta cần hệ thống đo lường và kiểm tra công cụ, đóng vai trò như “người giám sát” gác cổng trong gia công. Đảm bảo các yếu tố:

• Giảm thiểu thời gian dừng máy do công cụ lỗi

• Kéo dài tuổi thọ dao cụ nhờ bảo trì đúng thời điểm

• Nâng cao độ chính xác gia công và chất lượng sản phẩm đầu ra

Trong kỷ nguyên khoa học công nghệ phát triển vượt bậc, ứng dụng trong mọi ngành nghề và lĩnh vực. Những nhà sản xuất nắm bắt cơ hội và trải nghiệm mới sẽ luôn là những đơn vị tiên phong tạo nên những lợi thế cạnh tranh so với cách tiếp cận truyền thống. VT 122 đang phát huy thế mạnh của nó và là lựa chọn tối ưu cho cả dây chuyền hiện đại hay truyền thống.

2. Hệ thống đo lường và kiểm tra công cụ VT 122 là gì?

Hệ thống đo lường và kiểm tra công cụ VT 122 là giải pháp công nghệ tiên tiến đang cách mạng hóa việc kiểm soát chất lượng của dao cụ, thiết bị trong sản xuất và chế tạo. VT 122 tích hợp các chức năng đa dạng trong 1 hệ thống, từ kính hiển vi kiểm tra trực quan cho đến hình ảnh siêu nét từ hệ thống camera cung cấp cho người dùng cái nhìn chính xác về các cạnh của công cụ cũng như đưa ra những đánh giá công cụ toàn diện.

VT 122 là một trong những sản phẩm tiên tiến do thương hiệu Heidenhain nghiên cứu và phát triển, sản phẩm cam kết về sự đóng góp của mình trong công cuộc sản xuất bền vững, hướng đến sự tối ưu mạnh mẽ, giảm TCO (total cost ownership) và gia tăng năng suất hiệu quả.

>> Xem thêm: VT 121, VT 122, TD 110, TNC7 - Bộ tứ quyền lực từ Heidenhain chinh phục ngành cơ khí chính xác

3. Tính năng kỹ thuật nổi bật của VT 122

3.1. Thiết kế chắc chắn, nhỏ gọn

Với cấp bảo vệ IP66 và IP68 cùng thấu kính bảo vệ, hệ thống camera VT được thiết kế chắc chắn, tiết kiệm không gian và dễ bảo trì khi lắp đặt trực tiếp bên trong không gian máy.

3.2. 3 chức năng trong 1 thiết bị

Hệ thống camera này tự động chụp ảnh phục vụ quá trình kiểm tra công cụ hiệu quả, tích hợp ba chức năng trong một: đo lường công cụ, phân tích hiển vi, và kiểm tra mài mòn.

3.3. Đo lường trong quá trình gia công - không tiếp xúc

Nhờ đo lường không tiếp xúc, hệ thống camera đặc biệt phù hợp cho các cạnh dao nhạy cảm. Với khả năng preset công cụ và kiểm tra trong quá trình gia công, VT 122 hỗ trợ kiểm tra dao phay, dao cầu và mũi khoan có đường kính từ 1 mm trở lên. Trong khi đó, VT 121 có thể kiểm tra gãy công cụ nhanh chóng và hiệu quả.

3.4. Hình ảnh toàn cảnh hoặc cận cảnh chi tiết

Cả hai hệ thống đều có thể chụp ảnh cận cảnh từng răng cắt hoặc tạo ảnh toàn cảnh chi tiết toàn bộ chu vi công cụ. Góc chiếu sáng có thể điều chỉnh linh hoạt để mô phỏng ánh sáng ảo cho từng răng. Ngoài ra, hệ thống cũng cho phép chụp ảnh từ phía dưới để kiểm tra đầu cắt của công cụ.

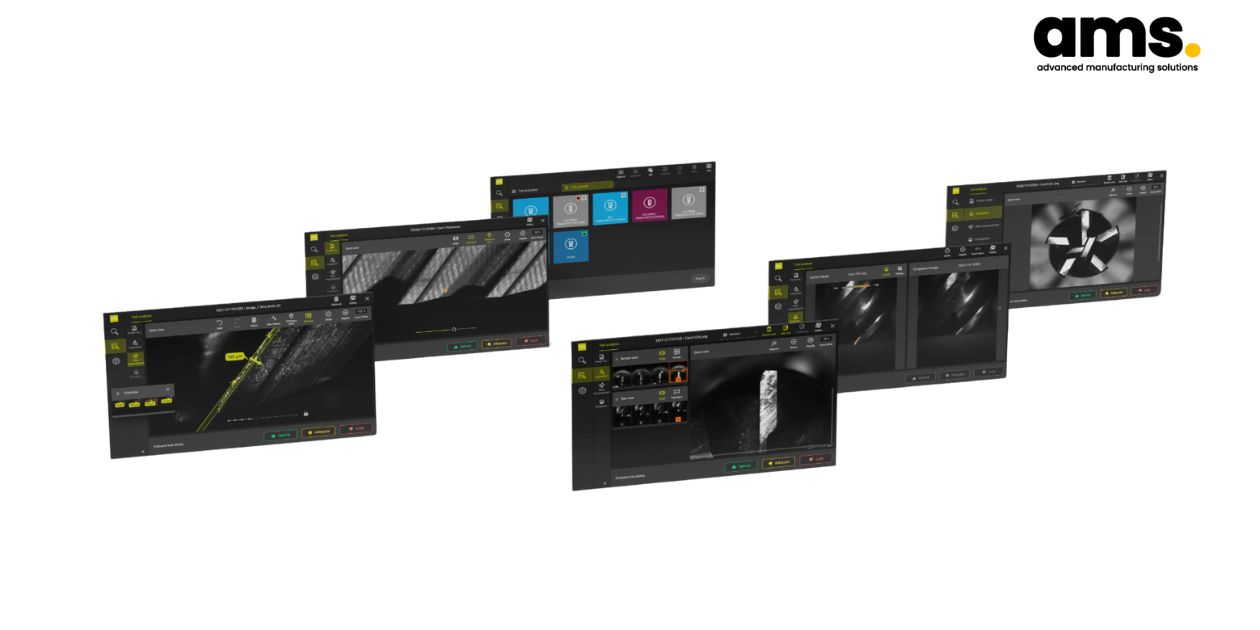

4. Các điểm nổi bật của phần mềm VTC thông minh

• Đo độ mòn dao cụ: Sau khi chụp cận cảnh từng răng cắt hoặc ảnh toàn cảnh chi tiết toàn bộ chu vi dao cụ, phần mềm VTC cho phép thay đổi góc chiếu sáng khi quan sát ảnh toàn cảnh, giúp đánh giá trực quan từng cạnh cắt cũng như đo lường độ mòn ở mặt hông dao cụ (tool flank).

• Ảnh toàn cảnh chi tiết: Trong các ảnh toàn cảnh chụp toàn bộ chu vi dao dưới nhiều góc chiếu sáng khác nhau, người dùng có thể đánh giá trực quan từng răng cắt. Hình ảnh do phần mềm VTC cung cấp hỗ trợ việc kiểm tra lưỡi cắt một cách trực quan và ghi nhận lịch sử mài mòn. Thông tin thu được còn có thể sử dụng để tối ưu hóa thông số cắt và chương trình gia công (NC programs).

• Cơ sở dữ liệu hình ảnh được tổ chức trực quan: Chu trình chụp ảnh cho phép người dùng xác định trước góc chụp, sau đó phần mềm VTC sẽ tự động ghi lại hình ảnh. Các ảnh thu được sẽ được lưu trữ theo danh mục trong bảng công cụ. Ngoài ra, người dùng có thể nhóm hình ảnh theo các tiêu chí tùy chọn, nhờ vào các tham số trong chu trình.

• Gán trạng thái cho dao cụ: Camera VT 122 cùng phần mềm VTC cho phép tạo chuỗi ảnh và hiển thị trong giao diện tổng quan kiểm tra. Với các công cụ có nhiều răng cắt, phần mềm hỗ trợ duyệt qua từng ảnh với khung phóng to chi tiết. Người dùng có thể gán trạng thái cho công cụ theo hệ thống đèn tín hiệu (xanh - vàng - đỏ). Những công cụ được gán màu đỏ có thể được tự động chặn trong bảng công cụ để tránh sử dụng.

• So sánh chuỗi hình ảnh: Ở chế độ so sánh, phần mềm VTC hiển thị ảnh của cùng một răng cắt theo thời gian, đặt cạnh nhau, giúp người dùng theo dõi sự thay đổi mức độ mòn. Các thay đổi cũng có thể được thể hiện dưới dạng bản đồ nhiệt (heatmap), trực quan và dễ phân tích.

• Tài liệu hóa quy trình kiểm tra có thể lặp lại: Khi một công cụ được kiểm tra định kỳ, phần mềm VTC sẽ hướng dẫn camera chụp lại chính xác vị trí răng cắt và ánh sáng như ban đầu, đảm bảo độ nhất quán để so sánh hình ảnh theo thời gian. Tính năng tự động hóa này giúp việc kiểm tra dao cụ trở nên đơn giản và nhất quán hơn so với phương pháp thủ công bằng kính hiển vi trong phòng lab.

5. Một số câu hỏi thường gặp về hệ thống VT 122 (FAQ)

Khi nào tôi nên chọn mua VT 122?

• Bạn cần một giải pháp tự động hóa quy trình kiểm tra dao cụ để giảm thời gian dừng máy.

• Bạn muốn tích hợp dữ liệu đo vào hệ thống quản lý sản xuất (MES, ERP).

• Bạn đang gia công các chi tiết độ chính xác cao, đặc biệt với dao nhỏ hoặc có biên dạng phức tạp.

• Bạn yêu cầu kiểm tra mài mòn và phân tích độ mòn công cụ theo thời gian sử dụng.

Những ngành nào nên ứng dụng hệ thống đo lường và kiểm tra công cụ VT 122

• Gia công cơ khí chính xác

• Khuôn mẫu (mold & die)

• Hàng không - y tế - sản xuất linh kiện CNC

• Các nhà máy yêu cầu kiểm soát chất lượng cao

Tôi có thể tìm mua VT 122 ở đâu tại Việt Nam?

AMS hiện là đơn vị phân phối độc quyền chính thức của Heidenhain tại Việt Nam, nếu bạn chọn mua từ đại lý khác thì họ cũng sẽ nhập hàng từ chúng tôi. Hãy lựa chọn đại diện uy tín, chính hãng để yên tâm về đơn hàng của bạn. Đội ngũ chuyên gia AMS sẵn sàng tư vấn và hỗ trợ bất kỳ thắc mắc và nhu cầu của bạn về VT 122.

6. Kết luận

Hệ thống đo lường và kiểm tra công cụ VT 122 nổi lên như một giải pháp toàn diện để kiểm tra công cụ cắt trong bối cảnh ngành gia công cơ khí ngành càng yêu cầu cao về độ chính xác, hiệu suất và khả năng kiểm soát chất lượng. Với những ưu điểm vượt trội về tính chính xác, tốc độ, khả năng tích hợp và thân thiện với người vận hành, VT 122 chính là lựa chọn lý tưởng cho các nhà máy sản xuất hiện đại đang tìm kiếm giải pháp nâng cao năng suất và quản lý dao cụ một cách khoa học, chính xác. Liên hệ AMS ngay hôm nay để nhận tư vấn, tài liệu kỹ thuật hoặc demo tại nhà máy của bạn.
