Encoder HEIDENHAIN ECA 4000: Bộ mã hóa góc tuyệt đối tăng cường độ chính xác và hiệu suất vượt trội

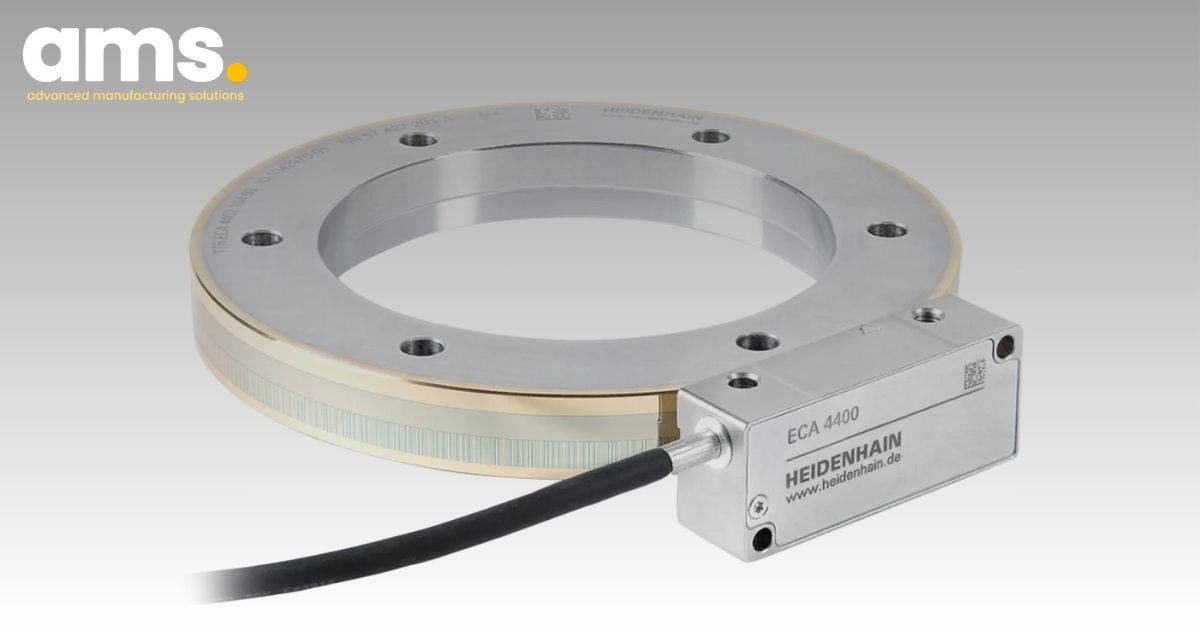

HEIDENHAIN đã công bố phiên bản mới của dòng bộ mã hóa góc tuyệt đối ECA 4000, được tích hợp cho các ứng dụng yêu cầu đo góc chính xác trong vài giây góc. Bộ mã hóa này được tinh chỉnh để hỗ trợ tốc độ quay cao và cung cấp tính linh hoạt cho đường kính trục rỗng lớn lên tới 512 mm. Chúng thể hiện tính mạnh mẽ thông qua độ phân giải cao và chất lượng tín hiệu đặc biệt.

Dòng sản phẩm ECA 4000 không yêu cầu thực hiện thao tác tham chiếu khi sử dụng bộ mã hóa góc mô-đun. Các bộ mã hóa này được trang bị một trống cân bằng thép với vạch chia trục kép: vạch chia tăng dần có độ chính xác cao và vạch chia tuyệt đối chạy dọc theo chu vi của trống cân. Dữ liệu tuyệt đối bao gồm mức độ dự phòng cao, trong khi dữ liệu gia tăng được xử lý bằng ASIC đặc biệt trong thời gian thực, dẫn đến dữ liệu vị trí tuyệt đối có độ phân giải cao có sẵn ngay lập tức khi bật.

Bộ mã hóa góc ECA 4000 có thể áp dụng trong nhiều ứng dụng từ máy công cụ đến đo lường cho đến công nghiệp điện tử, với đường kính trống bên trong từ 70 mm đến 512 mm, tạo điều kiện phù hợp cho truyền động trực tiếp và giúp cải thiện hiệu suất nhờ chất lượng tín hiệu của chúng.

Ngoài ra, các bộ mã hóa góc này phần lớn tương thích với các thiết bị HEIDENHAIN ERA đã biết. Trống cân của cả hai dòng đều hoàn toàn tương thích và trong trường hợp thay thế, người dùng chỉ cần điều chỉnh căn chỉnh đầu quét, đơn giản hóa quá trình chuyển đổi thiết bị hiện có.

1. Độ tin cậy trong các ứng dụng máy công cụ

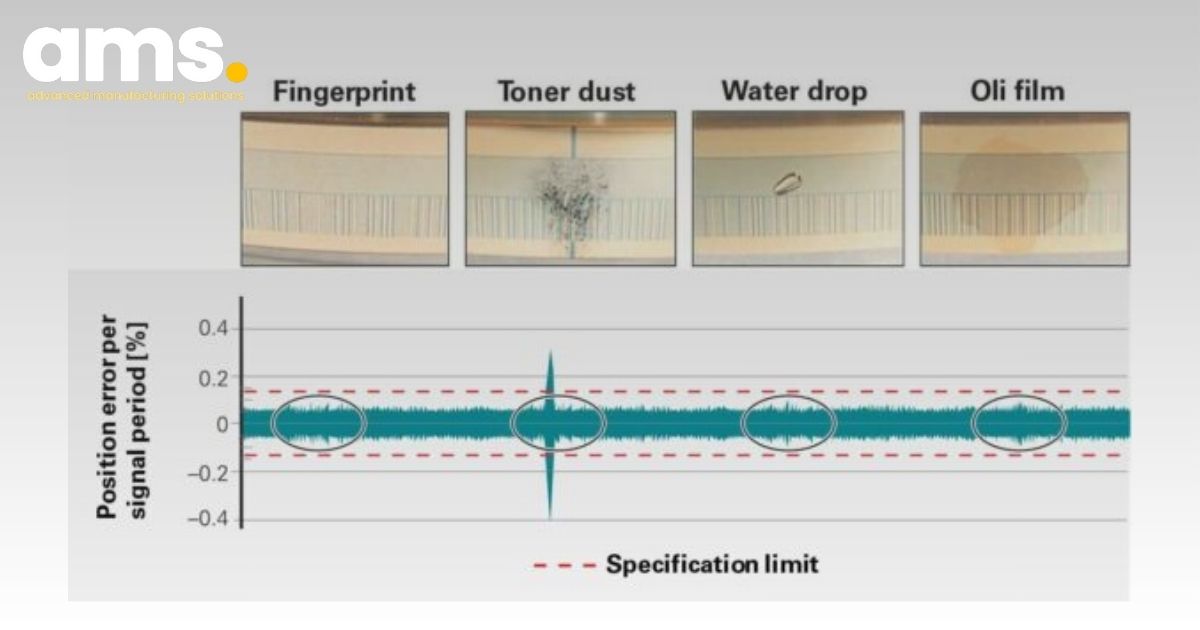

Sự đột phá của ECA 4000 Trong các ứng dụng máy công cụ, độ tin cậy và khả năng phục hồi cao đóng vai trò quan trọng, và ECA 4000 đã đem đến sự đột phá thông qua việc áp dụng phương pháp quét chịu nhiễm bẩn cao tại lõi. Mọi thành phần điện tử và quang học đã được tích hợp trong một lớp vỏ nhỏ gọn, đạt tiêu chuẩn độ bền IP67, trong khi bề mặt quang học bên ngoài được thiết kế đặc biệt để chống nhiễm bẩn. Ví dụ, kính bảo vệ trong đầu quét có khả năng dễ dàng làm sạch và bảo vệ khỏi bụi, hạt bẩn và độ ẩm, đồng thời vạch chia METALLUR cũng được đảm bảo chắc chắn và gần như phẳng trên trống cân. Tính năng này giúp ECA 4000 trở nên lựa chọn lý tưởng cho các ứng dụng máy công cụ như bàn quay và đầu xoay để phay, cũng như trục quay tốc độ cao và độ chính xác trong các ứng dụng mài và gia công bánh răng.

2. Những tiến bộ về độ chính xác trong các ứng dụng điện tử và đo lường

Trong ngành công nghiệp điện tử, độ phân giải và độ lệch trong phạm vi ngắn là yếu tố quan trọng, và ECA 4000 đã tỏ ra vô cùng ấn tượng qua khả năng quét trường đơn và sử dụng lọc quang học đặc biệt người truyền đạt thông tin chính xác. Tùy thuộc vào đường kính trống tỷ lệ, bộ mã hóa góc tuyệt đối này tạo ra sai số vị trí chỉ từ ±0,2 đến ±0,04 giây góc trong một chu kỳ tín hiệu.

Trong các ứng dụng đo lường như đo bánh răng, độ chính xác đặt ra kỳ vọng cao và HEIDENHAIN đã giải quyết vấn đề này bằng cách chế tạo trống cân từ thép và lắp nó với độ chính xác chia độ từ ±3 đến ±1,5 giây góc, tùy thuộc vào đường kính, mà vẫn duy trì tính ổn định và không bị ảnh hưởng bởi quá trình lắp ráp.

3. Cài đặt bộ mã hóa một cách dễ dàng và chính xác

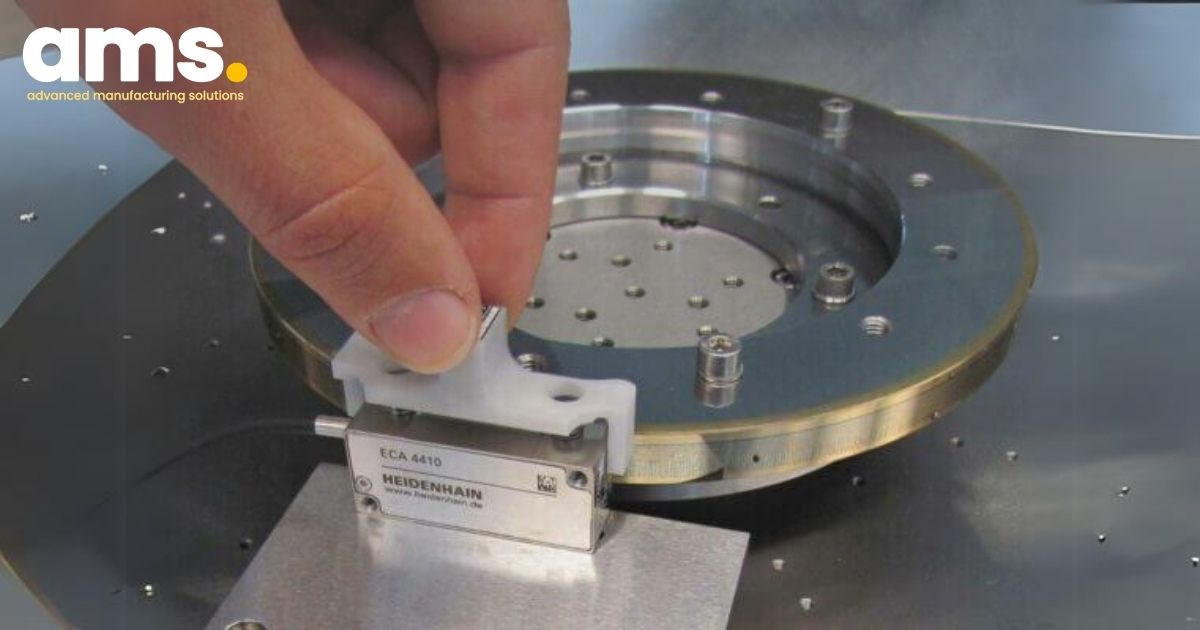

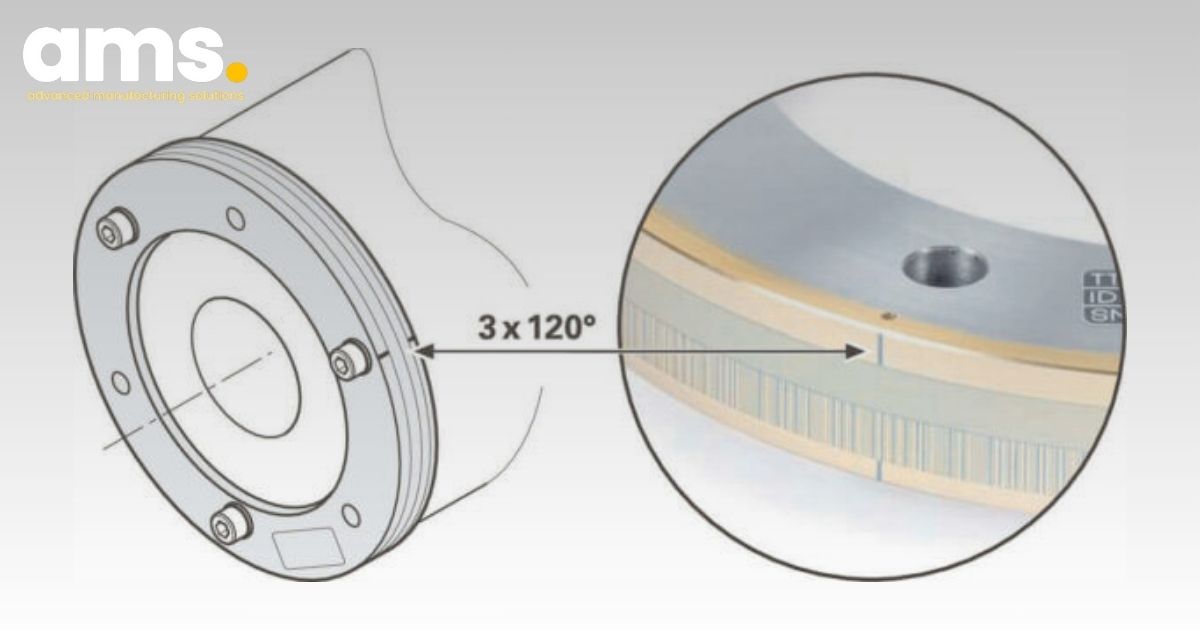

Để giảm thiểu độ lệch tâm và đảm bảo độ chính xác, việc áp dụng phương pháp định tâm ba điểm đã tạo ra hiệu quả đáng kể trong việc giảm độ lệch tâm dư và các sai lệch góc tiếp theo, đồng thời yêu cầu lắp đặt tối thiểu. Sau khi lắp trống cân, việc điều chỉnh và gắn đầu quét bằng công cụ để đặt khoảng cách đã đơn giản hóa quy trình lắp đặt và vận hành, giảm dung sai rộng rãi. Đáng chú ý, so với một số bộ mã hóa góc khác, việc điều chỉnh tinh vi như đặt góc lệch hoặc góc moiré là không cần thiết vì cảm biến tích hợp sẽ nhận dạng và bù vĩnh viễn độ lệch.

Dung sai vận hành theo trục lớn, đặc biệt thuận lợi trong một số ứng dụng cụ thể, nơi mà sự dịch chuyển tương đối ±0,4 mm về vị trí trung tâm giữa trống cân và đầu quét không gây ra vấn đề gì. Hơn nữa, người dùng có tùy chọn xác minh việc lắp đặt ECA 4000 sau đó bằng cách sử dụng thiết bị đo góc pha 20 HEIDENHAIN PLC dựa trên các con số định giá.

4. Vận hành đơn giản

Trong quá trình vận hành, việc sử dụng giao diện hai chiều EnDat 2.2 để kết nối bộ mã hóa góc ECA 4000 cung cấp nhiều lợi ích quan trọng. Đặc biệt, khả năng chạy thử tự động là một trong những tiện ích được đem lại. Thông qua giao diện này, bộ mã hóa truyền tất cả dữ liệu liên quan đến độ phân giải, dữ liệu giao diện và số ID đến các thiết bị điện tử tiếp theo mà không cần yêu cầu thêm đường tín hiệu.

Giao diện EnDat cũng cho phép giám sát và chẩn đoán toàn diện bộ mã hóa trong quá trình vận hành. Điều này cho phép đọc theo chu kỳ các số định giá phản ánh tình trạng hiện tại của bộ mã hóa, từ đó xác định dự trữ hiệu suất. Khả năng này tạo điều kiện thuận lợi cho việc lập kế hoạch bảo trì chủ động và giúp tránh các chu kỳ bảo trì không cần thiết, từ đó tối ưu hóa tính khả dụng của máy.

Bên cạnh giao diện EnDat, ECA 4000 còn hỗ trợ giao diện Fanuc và Mitsubishi, và hỗ trợ các giao diện Panasonic hiện đang hoạt động, mở rộng sự linh hoạt trong việc tích hợp với các hệ thống khác nhau.

5. HEIDENHAIN: Dẫn đầu trong các giải pháp chính xác

HEIDENHAIN là nhà cung cấp hàng đầu về công nghệ chính xác tiên tiến và kiến thức chuyên môn trong lĩnh vực này, có lịch sử lâu đời về cung cấp thiết bị đo lường và điều khiển hàng đầu. Được thành lập vào năm 1889, công ty đã đóng vai trò quan trọng trong việc thúc đẩy đổi mới và thiết lập các tiêu chuẩn công nghiệp cao về đo lường chính xác và điều khiển chuyển động. Dòng sản phẩm của HEIDENHAIN bao gồm các bộ mã hóa góc và tuyến tính tiên tiến, bộ đọc kỹ thuật số và bộ điều khiển số, tất cả đều được thiết kế để mang lại độ chính xác và hiệu quả vô song trong các ứng dụng công nghiệp đa dạng.

Tại Việt Nam, Công ty TNHH Thương mại và Dịch vụ Kỹ thuật AMS tự hào là nhà phân phối độc quyền các sản phẩm HEIDENHAIN. Là đối tác đáng tin cậy, AMS hỗ trợ cung cấp các giải pháp HEIDENHAIN, đảm bảo khách hàng tại Việt Nam tiếp cận một cách thuận tiện và đáng tin cậy vào các sản phẩm và dịch vụ chất lượng hàng đầu của HEIDENHAIN. Việc liên hệ với AMS mang đến cơ hội cho khách hàng được hưởng lợi từ giá cả cạnh tranh và sự hỗ trợ đặc biệt, đánh dấu bước đầu tiên hướng tới khai thác các giải pháp chính xác vượt trội của HEIDENHAIN.
